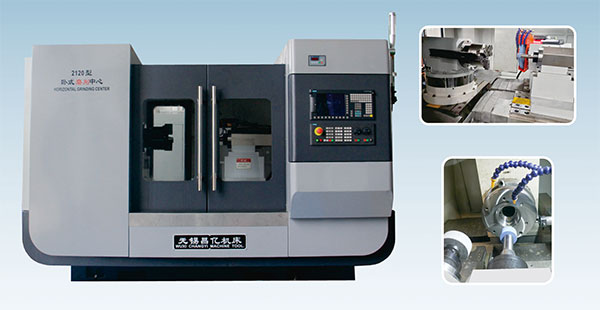

★ 本機床為四軸（X工件橫向進給、Z1、Z2砂輪縱向運動、B水平方向分度）多功能數控磨床，主要用于磨削工件的內圓孔、內錐孔、內端面、外圓、外錐面、外端面、內、外球形等復雜要求的磨削。磨削循環均自動完成（具有自動進刀、退刀、粗磨、精磨；自動修正砂輪、自動補償?shù)裙δ埽?br />
★ 機床采用工件進給，B分度（力矩轉臺），二獨立工作臺（砂輪架）左右運動的結構方式，X、Z軸運動導軌均為滾動直線導軌，均由伺服電機驅動滾珠絲杠運動，工件主軸及砂輪主軸旋轉速度均由變頻器控制，實現無級調速。工件夾緊為液壓動力卡盤，同時可以根據用戶工件的特殊性配置其它相匹配的夾具。
★ 機床為全封閉防護罩殼，前置回轉式操作箱、后置背包式電器柜。
規格參數表
| 序號 |
名稱 |
MKF2120+B軸 |
| 1 |
磨削內孔直徑范圍 |
20-200 mm |
| 2 |
磨削內孔深度 |
200 mm |
| 3 |
磨削外圓直徑范圍 |
30-300 mm |
| 4 |
磨削外圓長度 |
200 mm |
| 5 |
工件電機功率 |
2.2 kw |
| 6 |
X軸伺服電機功率 |
11 NM |
| 7 |
Z1、Z2軸伺服電機功率 |
11 NM |
| 8 |
砂輪1電機功率 |
4kw |
| 9 |
砂輪2電機功率 |
7-22 kw |
| 10 |
（B軸）力矩電機功率 |
2.2 kw |
| 11 |
砂輪1電機轉速 |
2800(r/min)無極調速 |
| 12 |
砂輪2電機轉速 |
1000-24000(r/min)無極調速 |
| 13 |
工件轉速 |
0-600(r/min)無極調速 |
| 14 |
（B軸）定位精度 |
+、-4角秒 |
| 15 |
X、Z1、Z2軸定位精度 |
5 μm |
| 16 |
（B軸）重復定位精度 |
+、-2角秒 |
| 17 |
X、Z1、Z2軸重復定位精度 |
2 μm |
| 18 |
X軸行程 |
550 mm |
| 19 |
Z1、Z2軸行程 |
450 mm |
| 20 |
X軸運動速度 |
10 m/min |
| 21 |
Z1、Z2軸運動速度 |
10 m/min |
| 22 |
機床外形尺寸 |
3000×2900×2700 mm |
| 23 |
機床重量 |
6300 kg |
| 24 |
額定功率（約） |
28kw |
| 加工精度 |
| 1 |
內孔、外圓圓度 |
2 μm |
| 2 |
內孔、外圓圓柱度 |
3 μm |
| 3 |
內孔、外圓同心度 |
3 μm |
| 4 |
內孔、外圓表面粗糙度 |
Ra0.4 μm |
| 5 |
內孔、外圓與端面垂直度 |
4 μm |
